Pool Control 230 ES


Цена: 600 евро


Производитель: OSF, Германия
Артикул: Pool Control 230 ES
Мощность, кВт: 0,1
Рабочее напряжение, В: 220 В
Цена: 600 евро

  • Описание
  • Схемы и размеры
  • Особенности

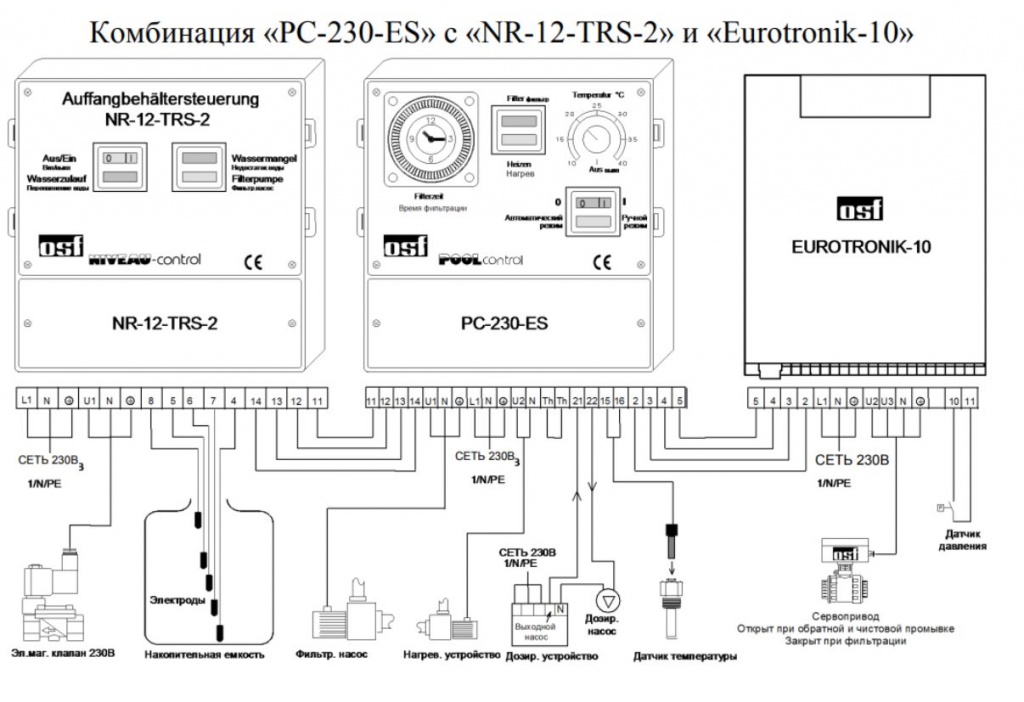

     Блок управления фильтрацией PC-230-ES Только для однофазного питания. Электронный блок управления фильтрацией для насосов переменного тока 230 В с аналоговым таймером и функцией контроля за температурой воды бассейна. Встроенное в переднюю панель аналоговое часовое реле обеспечивает управляемую по времени работу фильтровальной установки. По желанию оно может быть заменено на цифровое часовое реле с запасом хода. Также на передней панели находятся контрольные лампочки для функции фильтрации и нагрева воды. Электронное регулирование температуры воды обеспечивает поддержание воды на заданном уровне. Система водонагрева управляется переключателем на передней панели. В комплект входит датчик температуры воды с 1,5 м кабеля. При помощи данного переключателя фильтр может быть включен в режим непрерывной, автоматической (по времени) работы или выключен совсем. В отдельном отсеке находятся группы разъёмов и дополнительно независимый контакт для заземления. Все разъёмы предусматривают крепление кабеля при помощи хомутов. Схема подключений нанесена на внутренней сторое корпуса. Также предусмотрено подключение блока управления обратной промывки Евротроник-10 и блока управления переливной ёмкостью NR-12-TRS-2.

PC-230ES данные.jpg

PC-230ES подключ 1.jpg


PC-230ES подключ 2.jpg

     Корпус: 220 x 220 x 100 мм, Класс защиты Ip40
Переключатель режима работы (автоматический, ручной, выключено)
Индикаторы работы для фильтрации, водоподогрева и сообщений о сбоях
Выходы для подключения систем обратной промывки, управления переливной емкостью, дозирующей техники, водоподогрева, освещения
Датчик температуры воды с 1,5 м кабелем
Выход для osf-Сервис Терминала
Современная печатная плата помещена в ударопрочный копус из полистирола. Передняя панель блока управления защищена прозрачной крышкой.


PC-230ES схема.jpg
